60° ABZWEIGVERTEILER GESCHWEISST
MIT DREHANTRIEB UND KLAPPENDICHTUNG
PNEUMATISCH ECKIG AUF RUND

PDF Download 117 KB
  Abzweigverteiler

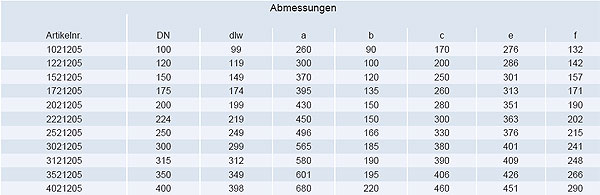

  Maßspezifikationen sind in nachfolgender Tabelle angegeben.

Der Abzweigverteiler 60° ist pulverbeschichtet im Standardfarbton RAL7032 und mit einer Klappendichtung aus NBR sowie einer Radialwellendichtung aus Viton ausgestattet. Die Standard  Materialstärke der Verteiler beträgt 2 mm.

Auf Anfrage sind auch lieferbar:
Materialstärke 3 mm RAL 7032 beschichtet
Materialstärke 2 mm galv. verzinkt
Materialstärke 2 mm Edelstahl 1.4301

Der Abzweigverteiler ist pneumatisch betätigt mit Drehantrieb und Magnetventil (bistabil). Magnetventil und 2 mechanische Endschalter sind in einer Endschalterbox, die mit einer Stellungsanzeigeausgerüstet ist, fertig verdrahtet.

Ausführungen: Die Ansteuerung ist in zwei Ausführungen, wie nachfolgend unter A1 und A3 beschrieben lieferbar.
Bei der Bestellung bitte mit A1 oder A3 angeben.

A1 = Steuerspannung 230 V AC   A3 = Steuerspannung 24 V DC
Schwenkantrieb: Fabrikat Automax / Flowserve   Schwenkantrieb: Fabrikat Automax / Flowserve
Ventil: Fabrikat Airtec Typ KN05520-HN bistabil mit 2 Spulen. Es ist auf eine Klemmleiste in der Endschalterbox verdrahtet und zeigt die Stellung in Form von gelben Pfeilen an.   Ventil: Fabrikat Airtec Typ KN05520-HN bistabil mit 2 Spulen. Es ist auf eine Klemmleiste in der Endschalterbox verdrahtet und zeigt die Stellung in Form von gelben Pfeilen an.
Spannung: 230 V AC   Spannung: 24 V DC
Leistungsaufnahme: 7 VA Handhilfsbetätigung   Leistungsaufnahme: 4,2 VA Handhilfsbetätigung
Anschluss: 8 mm Schlauch   Anschluss: 8 mm Schlauch
Endschalterbox: Fabrikat Automax/ Flowserve Typ WDB01 mit 2 mechanischen Endschaltern als Wechsler max. 250V AC, 10 A Schaltleistung Schutzart IP 65   Endschalterbox: Fabrikat Automax/ Flowserve Typ WDB01 mit 2 mechanischen Endschaltern als Wechsler max. 250V AC, 10 A Schaltleistung Schutzart IP 65
Abzweigverteiler
Die angegebenen Artikelnummern sind für Verbindung mit Spannring (fb).
Die Abzweigverteiler sind auch für andere Verbindungsmethoden lieferbar.
