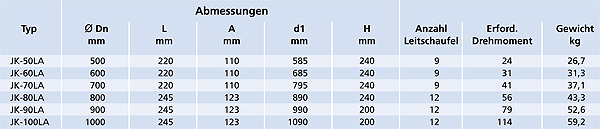

Die genauen Abmessungen können der unten stehenden Tabelle entnommen werden. | ||
Ein Drallregler mit Mittelantrieb des Typs JK-LA wird zur besonderen energiesparenden Volumenstromregelung am Ventilator verwendet. Der Drallregler wird direkt am Ventilatoransaugstutzen in Flussrichtung eingesetzt. Die Regelung erfolgt durch das synchrone Drehen der Leitschaufeln von 0° – 90°, um eine Gegenrotation des eingehenden Luftstromes zu erzeugen. Durch die gegenläufige Drallbewegung wird der Strömungsverlust am Laufrad reduziert und die Leistungsaufnahme verbessert. Der JK-LA Drallregler kann die Leistungsaufnahme insgesamt um bis zu 40 % verbessern. Die patentierte Nabenkonstruktion mit dem Drehmechanismus zeichnet sich als geschlossene, kompakte, robuste Einheit aus, die aus wenigen Elementen besteht und extrem geringe Reibungsverluste aufweist. |
Der Drallregler ist wartungsfrei und kann auch als eine Drosselklappe angewendet werden. Die Typen JK-50LA, JK-60LA, JK-70LA und JK-80LA verwenden: Die Typen JK-90LA und JK-100LA Betriebstemperatur: 60 °C |
Auslöser: Leckklasse des Rahmens, alle Modelle: IP 67 Widerstandskoeffizient bei vollständig geöffnetem Drallregler: 0,25 – 0,5 Die erzeugte Drehkraft basiert auf einem Differenzialdruck von p = 500 mm WS. Genaue Abmessungen der Flansche sind unter „Flansche“ aufgelistet. |
Stromversorgung: |
||
