Durchmesser: 100 mm – 1250 mm.

Die JKF Rohrschalldämpfer werden zur Schalldämpfung in Lüfter- bzw. Ventilatorrohren verwendet. Sie sind aus galvanisiertem 1-mm-Stahlblech gefertigt und mit Schallabsorptionsmaterial verkleidet. Sie können zur Befestigung mit Schnellverschluss-Spannringen [f.lyn], Standard-Spannringen [f.b], breiten Spannringen [f.bb] oder Losflansch [m.fl] ausgelegt sein. Schalldämpfer mit einem Innendurchmesser ab 250 mm können mit Einsätzen geliefert werden. Optional können Schalldämpfer intern mit perforierten Blechen in Rohren, die Leichtmaterial befördern, oder mit Isoliermaterial ausgestattet werden.

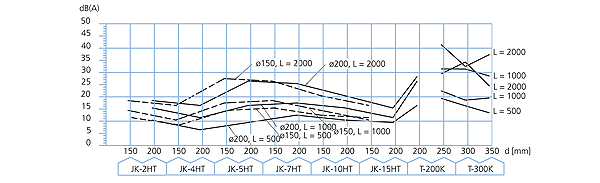

Im Diagramm sind die Schalldruckwerte für Ventilatoren und Gebläse unter den in der Broschüre aufgezeigten Betriebsbedingungen dargestellt.

Autorisierte Schallleistungsmessungen für JKF Rohrschalldämpfer wurden durchgeführt.

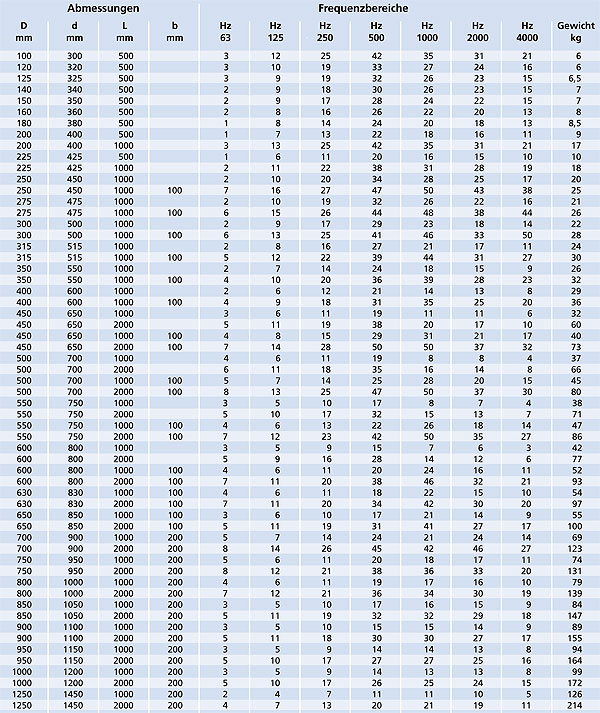

Schalldruckwerte in dB für verschiedene Frequenzbereiche.
