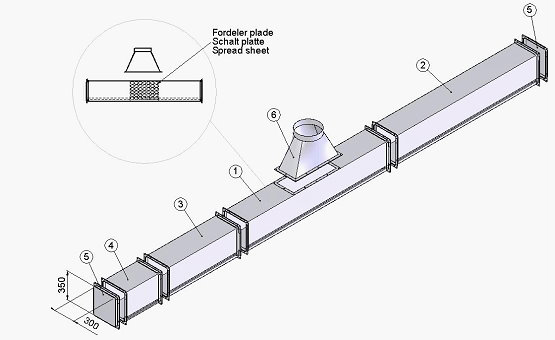

ABDAMPFKANAL TYP AAK
 Download 103 KB |
|
|
Pos |
Typ |
Dimensionen |
Teilnr. |
1 |
Kanal |
L=2000 |
140535 |
2 |
Kanal |
L=2000 |
140536 |
3 |
Kanal |
L=1000 |
140537 |
4 |
Kanal |
L=500 |
140538 |
5 |
Endboden für Kanal |
300x350 |
140539 |
6 |
Saugstutzen einschl. Schaltplatte |
200x400/ø200 h=300 |
140540 |
6 |
Saugstutzen einschl. Schaltplatte |
200x400/ø250 h=300 |
140541 |
6 |
Saugstutzen einschl. Schaltplatte |
200x400/ø300 h=300 |
140542 |
Luftwechsel im Abdampfraum, gemäss den Technischen Vorschriften 4.2.6.5g
Raum m³ |
Luftwechsel pro Stunde |
Bis zu - 100 |
m³ x 60 |
101 - 200 |
m³ x 53 |
201 - 300 |
m³ x 45 |
301 - 400 |
m³ x 38 |
über 400 |
m³ x 30 |
